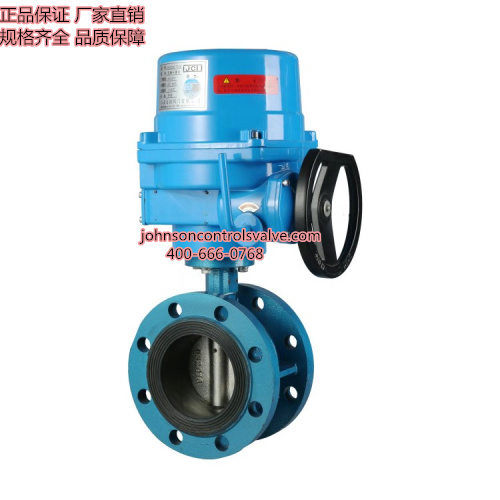

江森法蘭電動蝶閥VF6000

產品價格1.00元/臺

產品品牌江森自控閥門

最小起訂≥1 臺

供貨總量99998 臺

瀏覽次數150

企業旺鋪http://johnsoncontrols.48903.com/

更新日期2021-09-06 21:42

收藏產品 掃一掃 舉報

誠信檔案

江森自控閥門有限公司

會員級別:企業會員

身份認證:

我的勛章: [誠信檔案]

在線客服:

企業二維碼: 企業名稱加二維碼 江森自控閥門有限公司

企業名片

江森自控閥門有限公司

聯 系  人:謝工(女士)

電子郵箱:373643841@qq.com

聯系手機:18621261707

聯系固話:021-60766711

聯系地址:上海市嘉定區

【友情提示】:來電請說明在企資網看到我們的,謝謝!

商品信息

基本參數

品牌:

江森自控閥門

所在地:

上海

起訂:

≥1 臺

供貨總量:

99998 臺

有效期至:

長期有效

壓力:

1.6mpa

介質:

材質:

球墨鑄鐵
詳細說明

江森法蘭電動蝶閥VF6000概述

   VAQ3000型部分回轉閥門電動裝置是我公司最新研制的換帶型產品。適用于控制蝶閥、球閥、旋塞閥等做90℃回轉的閥門。該產品替代同規格QB系列的產品,體積小、重量輕、具有高效率、高可靠性、高防護性能、低噪音等特點。可現場操作,也可遠距離控制。可廣泛用于石油、化工、發電廠、水處理、造紙等各行業。

   該產品的防護等級為你IP67,隔爆型產品(型號中有Ex)的隔爆等級為dIIBT4.

   本說明書適用于普通型產品。若有其他特殊功能時,將向您提供相應的附加說明書。

2.         基本技術性能

2.1本產品符合JB/T8528-97?普通型閥門電動裝置技術條件?的規定。

2.2動力電源分兩種:220V單相和380V相電源(用戶可任選)。

2.3產品為戶外型,其外殼防護等級為IP67.

2.4環境溫度:-20-50

2.5海拔高度不大于1000m

2.6環境相對濕度不大于90%(25℃)時。

2.7工作環境中不含強腐蝕性介質。

2.8非隔爆型產品不得在有爆炸混合氣體的環境中使用。】

2.9產品為短工工作制,額定時間10min

2.10  無強烈振動工況。

3.         主要結構和功能介紹

3.1電動機:選用220V單相電機或380V三相YDF閥門專用電機。

3.2減速機構:為兩級蝸輪、蝸桿減速機構。

3.3行程控制及位置指示機構:從輸出軸直接引出凸輪軸做90℃回轉,限位凸輪也做90℃回轉進行程控制。開度指示牌與凸輪軸同軸,做90℃回轉閥位指示。并可提供用于遠距離電信號輸出的電位器。(用戶在訂貨時提出,一般不提供)。

3.4轉矩控制機構:用于控制電裝轉矩的大小。由開、關兩方向凸輪及微動開關組成。

3.5-電動切換及手動機構:半自動電動優先式,搬動切換手柄完成切換后即刻進行手輪操作。當電動操作時切換手柄自動復原。

4.         電裝與閥門的連接

  4.1電裝與閥門的連接

4.1閥桿接頭

隨著電裝提供給用戶的閥桿接頭有兩種(可任選一種)。其中一種用4螺釘安裝在電裝輸出軸的底部:另一種與輸出軸為漸開線花鍵連接。

1.         閥桿接頭(帶4個螺釘)的連接。

△取下閥桿,使用L扳手,將閥桿接頭取下。

△加工閥桿接頭,按閥桿的軸徑、鍵的尺寸,加工閥桿接頭的孔和鍵槽,鍵槽的方向和位置應與閥桿接頭的4個螺孔方向之一對齊。

△重新安裝閥桿接頭。

△根據閥門上電裝的方位,選擇閥桿接頭上鍵槽的一個方向。(電裝在閥門上的有4種,用戶可根據需要選擇其中之一。

△檢查電裝的開關方向是否與閥門所要求的開關方向一致。

△將閥桿接頭插入輸出軸孔,并使用L扳手,擰緊4條緊固螺釘。

2漸開線花鍵接頭的連接

△取下花鍵接頭,按閥桿的軸徑、鍵的尺寸、加工閥桿接頭的孔和鍵槽。

△將加工好的閥桿接頭按閥桿鍵槽方向放至輸出軸內,如不合適可沿圓周轉動1齒進行角度微調。

閥桿接頭如圖所示。
