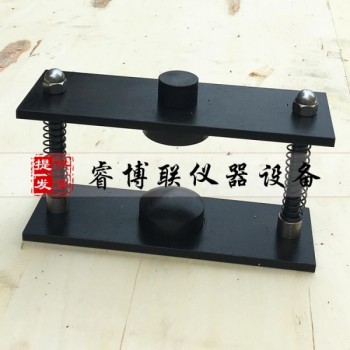

GBT25993-B路面磚劈裂抗拉夾具 混凝土路面磚抗拉夾具 路面磚劈裂抗拉夾具 透水路面板的抗折強度試驗裝置 劈裂抗拉壓板

透水路面板的抗折強度試驗方法采用規范性

錄A”，基本上是參照EN1339:2003《混凝土路面板》標準中附錄F，對儀器設備、*工具、產品養護齡期、找平材料的品種等，均做了具體規定，以盡量消除人為和 設 備 引 起 的 試 驗 誤 差。主要變動之處有：考慮到試驗機量程，取試件z大板寬為200mm，當透水路面板大于此尺寸時，需對其進行裁切。規定試件寬度不得大于200mm，是考慮大尺寸的路面板無法放置在絕大多數試驗機的試驗臺座，肯定需要先進行裁切。 因此用相對一致的試件板寬，有利于數據的對比；也有利于生產時質量的控制（同一強度標號的路面板，可以用相同的配合比，而無需考慮產品的尺寸大小 ）。

1、液壓式壓力試驗機

液壓式壓力試驗機的示值相對誤差不應大于1%，上、下加壓板至少有一段為球絞支座，可隨意轉動；其量程選擇應能使試件的抗折預期破壞載荷在滿量程的20%-80%。

2、兩塊墊片

每片的寬(15士1）mm、厚(4士1)mm，墊片長度應至少比試件預期的斷裂面長10mm。墊板的材質為五合板。

3、鋼直尺

分度值1 mm

4、游標卡尺

（0-125）mm,精度0.02mm,

5、切割機、磨光機、水平尺

6、工作臺

面積合適、表面為硬質材料的平滑平面。應使用水平尺校驗合格后方可投人使用。

試件的選取：

試件數量為五塊完整的透水路面磚。透水混凝土路面磚成型后的養護齡期應大于28d。

試驗步驟：

將試件和兩塊墊片，規定放置在液壓壓力試驗機上。以0.04MPa/s-0.06MPa/s的加荷速度均勻地加荷至試件折斷，記錄破壞荷載P。
