QHQ涂膜鉛筆劃痕硬度儀

QHQ涂膜鉛筆劃痕硬度儀 臺式手搖鉛筆硬度計 便攜鉛筆硬度計 便攜式鉛筆劃痕試驗儀

一、用途：

涂抹硬度是涂膜的一種重要物理性能，其大小直接影響涂膜的一些重要使用性能，執行標準GB/T6739-1996。例如耐磨損性，耐磨粒性，耐擦性，耐劃痕性，耐沖擊性，以及涂膜滯留作用及清洗難易等，因此，涂膜硬度是評定涂料性能的必測指標。適用本儀器可方便地測定涂膜硬度。

二、儀器結構及工作原理：

A結構（見附圖）

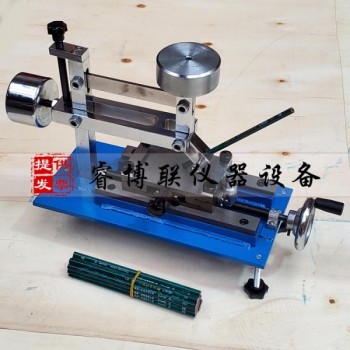

（1）平衡錘（2）止動螺釘（3）工作桿（4）砝碼（5）鉛筆架（6）螺釘（7）試驗臺（8）夾緊螺母（9）閘瓦提扭（10）旋扭（11）手輪（12）調整手輪

B工作原理

本儀器主要由鉛筆架和試驗臺組成，鉛筆架與立柱等組四連桿機構，保證了砝碼的重量垂直作用于鉛筆芯與試驗臺交點上，并使鉛筆與試驗臺保持45°，夾角不變。試驗臺可向、縱向移動，用它固定涂料樣板，并使樣板朝著劃痕方向動，箱比鉛筆就在試片上劃出相應軌跡來。換用不同鉛筆劃不同痕跡，據此可判定涂膜的硬度值。

三、使用要求

1、試片：平滑的馬口鐵板，120*50*（0.2—0.3），產品規定底材120*50

°C、試驗環境：溫度23°C±2°C    相對濕度60%—70%

四、操作及使用方法

A準備

1、按GB1727—70要求準備120*50*（0.2—0.3）平滑馬口鐵板或按產品規定的底材，制備涂膜。

2、用鉛筆刀小心把每支鉛筆前端削去木質部分，使露出5-6毫米柱狀鉛芯（但切不可使鉛芯松動成削傷鉛芯），用手握住鉛筆，使鉛筆始終與400號砂紙成90°角，在砂紙上摩擦鉛芯端面，直到獲得一端平滑邊緣銳利的筆端為止。（邊緣要無破碎或缺口）。

3、把修好的鉛筆插入鉛筆架（5）上，（見附圖）。調整鉛筆，使鉛筆芯工作端面與砝碼重心重合（相應鉛芯工作端面與鉛筆架距離約25mm），然后用螺釘（6）擰緊，使鉛筆位置固定。

4、松開夾緊螺母（8），放入需測定的涂膜試片，然后擰緊夾緊螺母，使試片固定。

5、松開止動螺釘（2），調整平衡錘，使工作桿平衡。（即使鉛筆剛好接觸到試片上），然后擰緊止動螺釘，使鉛筆芯工作面離開涂膜試片。

6、把砝碼輕輕放在鉛筆架上。

至此，準備工作完畢。

B測試

1、松開止動螺釘（2），使鉛筆芯輕輕降下到被測涂膜試片上。

2、轉動手輪，使涂膜板朝劃痕方向移動大約5mm（順時針轉動手輪）并留意觀察涂膜表面是否劃破。

3、取下砝碼，更換鉛筆，旋動試臺旋鈕（10），使試驗臺縱向移動一定距離更換試片劃痕位置，重復準備操作后，再做下一次試驗，依次用每種型號硬度的鉛筆一次犁出五道劃痕。

4、從zui硬的鉛筆開始用此方法，當檢定五道痕跡中，若有兩次以上犁傷膜時，換上一級的鉛筆，直至找出五道痕跡中，只有一次犁傷涂膜的鉛筆（或沒有破壞）。則這一級鉛筆的硬度值就代表被測涂膜的硬度。

五、維護

1、本儀器使用時力求轉動靈活，使用一段時間后，須在絲杠，軸承等轉動部門注入機油。

2、本儀器使用一段時間后，緊固螺釘，螺母需擰緊，以免松動。

六、本機外形尺寸

長*寬*高 430*160*280mm

七、附件

1、砝碼1個      （1Kg±0.05Kg）

2、鉛筆13個      （6H—6B）中華牌高級繪圖鉛筆。
