JTT496-E JTT496-2004

STT-980硅芯管冷彎曲半徑試驗器 硅芯管冷彎曲半徑試驗裝置 硅芯管冷彎曲半徑檢測器 硅芯管冷彎曲半徑檢測裝置 硅芯管冷彎曲半徑試驗儀 彎曲半徑試驗器 彎曲半徑試驗儀

一、硅芯管冷彎曲半徑試驗器性能特點：

硅芯管冷彎曲半徑試驗器是滄州中亞試驗儀器有限公司按照交通行業標準JT/T496-2018《公路地下通信管道高密度聚乙烯硅芯塑料管》中硅芯管冷彎曲半徑試驗方法研制的。該設備簡潔直觀，是生產及質量監督檢驗部門的理想設備。

二、硅芯管冷彎曲半徑試驗器使用范圍：

適用于測定低溫下硅芯管的抗彎曲性能。能夠滿足直徑在32-63mm不同直徑的地下通信管道高密度聚乙烯硅芯塑料管。

三、硅芯管冷彎曲半徑試驗器結構組成：

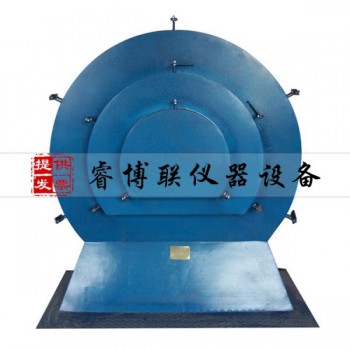

由支撐底座及五個不同直徑的標準輪轂組成，每個輪轂有3-5對壓固螺栓壓固片構成。中間Z高的一種為1號用于對直徑為Φ60～Φ65mm的管材進行彎曲，2號用于對直徑為Φ38～Φ52mm的管材進行彎曲、3號用于直徑為Φ43～Φ47mm的管材進行彎曲，4號用于對直徑為直徑為Φ38～Φ42mm的管材進行彎曲，5號用于對直徑為Φ32～Φ36mm的管材進行彎曲。

四、硅芯管冷彎曲半徑試驗器試驗設備：

1、其他檢測設備：溫度能控制在-20℃±2℃的低溫箱。

2、樣品：取3根1.5米(當外徑大于40mm時2m)長的硅芯管作為試樣用于產品的彎曲性能試驗，試驗前試樣應放置在-20℃±2℃溫度下保持2h。

五、硅芯管冷彎曲半徑試驗器判定規則：

試樣經過彎曲試驗后，應不出現開裂、裂紋或明顯應力發白現象。

六、硅芯管冷彎曲半徑試驗器測試步驟：

1、從低溫箱中取出1根試樣，迅速在四個不用方向上進行彎曲試驗，每個方向上至少應該彎曲90度。

2、*次彎曲后，轉動180度進行第二次彎曲，然后轉動90度，進行第三次彎曲，在轉動180度進行第四次彎曲。從冷柜取出試樣開始，四次彎曲試驗的時間間隔不能超過20S，四次彎曲試驗的總時間不能超過40S。

3、從低溫箱中取出另外兩根試樣，依次按照2的步驟進行彎曲，三根試樣都合格為合格，否則應將試樣數量加倍經行試驗。
